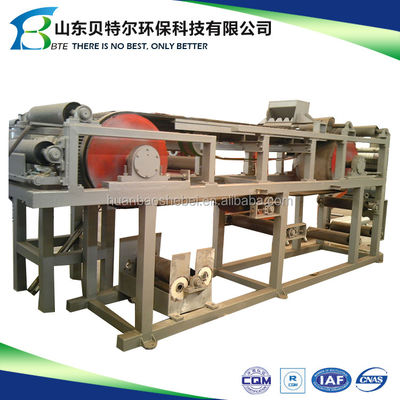

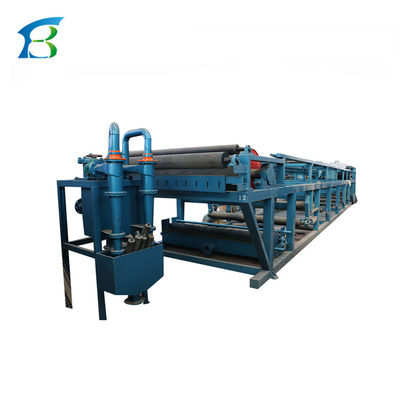

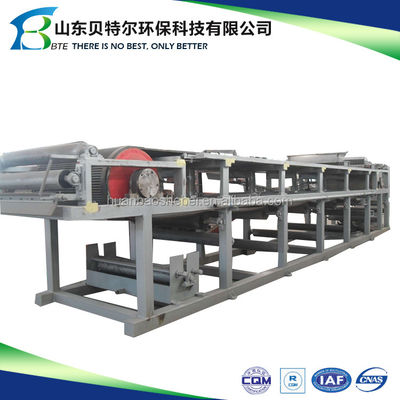

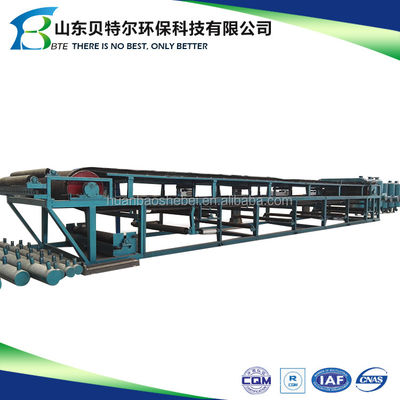

Mineração de energia de componentes principais Não filtro de cintura de vácuo para sistema de desaguamento de gesso

Descrição:

A imprensa de filtragem de cinto de vácuo de borracha de DU é um dispositivo de separação sólido-líquido de alta eficiência que absorve tecnologia avançada no país e no exterior.Tem uma caixa de vácuo fixa onde a fita desliza para formar uma estrutura de vedação e sólido-líquido é separado sob pressão de vácuoA área de filtragem é capaz de filtrar automaticamente, lavar bolo, descarregar lama, regenerar tecido e coletar líquido materno e líquido de lavagem na seção.
Possui elevada eficiência, grande produtividade, baixo teor de água no bolo, operação simples e fácil manutenção.A sua tecnologia atingiu o nível avançado internacional e é amplamente utilizada na separação sólido-líquido para metalurgia, mineração, engenharia química, fábricas de papel, alimentação, lavagem de carvão, indústrias de protecção do ambiente, especialmente para a desidratagem de sulfato de cálcio em FGD.

Características

1O projeto modular é para fácil instalação e transporte.
2.Altos graus automáticos: A alimentação automática consecutiva, a filtragem, a lavagem, o desaguamento, a descarga e a limpeza de tecidos melhoram a eficiência da produção.
3Velocidade de filtragem rápida: as partículas grandes se depositarão na camada inferior e as partículas pequenas na camada superior quando o material passar pela área de sedimentação.A estrutura razoável do bolo de filtro garante baixa resistência do líquido para filtro rápido de camada fina.
4Tecnologia de filtragem conveniente: a espessura do bolo, o volume de água, os estágios de decantação contra corrente, o grau de vácuo, a velocidade do filtro podem ser ajustados para um efeito óptimo.
5Efeito de decantação fina: a advecção multiestádio uniforme e completa ou a decantação contra corrente permite a recolha e reutilização do líquido-mãe e do líquido de lavagem separadamente.
6O DSC para o sistema de controlo assegura o controlo do local e o controlo remoto automaticamente.

Diagrama do processo de fluxo

A. Dispositivo de alimentação B. Dispositivo de pulverização C. Dispositivo de regulaçãoD. Dispositivo de lavagem

E. Separador ar-líquido F. Bomba de refluxoG. Bomba de vácuo H. Cintura de borracha

I. Tecido de filtragemJ. Caixa de vácuoK. Faixa de atrito

Caixa de vácuo e dispositivo de elevação
A caixa de vácuo é ligada por uma seção como um todo e cada seção é ligada com um tubo de coleta de líquidos para formar um sistema de coleta de líquidos a vácuo.Há também um dispositivo de elevação para fácil troca de cinto de atrito.

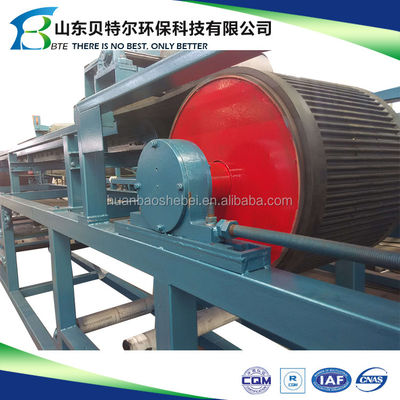

Dispositivo de regulação e dispositivo de aperto
O ajuste automático do pano por cilindro ou saco de gás é utilizado para o funcionamento normal.
O dispositivo de aperto funciona através de parafusos para um atrito suficiente para evitar desvios.

Dispositivo de lavagem
Jato de água para lavagem de tecido e cinto e caixa de vácuo selada para limpeza do local, cabeça é da US spraying system Co. para melhor desempenho.
Tipo de corrente contadora e dispositivo de chuveiro oferece duas opções como adveção ou decantação de corrente contadora para diferentes materiais, de modo a lavar completamente.

Sistema de controlo
O controlo remoto e de campo é conveniente para a operação sem supervisão.

Cinturão e Obturador
Tecido de poliéster EP200 de quatro camadas para banda de borracha de laço e estrutura composta para lateral, ou seja,onda lateral é conectado com fita paralela garante a elasticidade de modo a evitar fração de lateral e saída de líquido quando passa através do roloNa parte superior da fita é uma linha de ranhuras com um buraco de descarga de vácuo,camada de borracha pura para descarregar o buraco parte pode impedir fluxos de líquido em fita de borracha através do tecido, melhorando assim muito o seu tempo de vida.

Parâmetro técnico
